Name: Turbine hydraulique Francis 100 kW - 500 kW - Boland Energy
Brand: Boland

Détails du produit

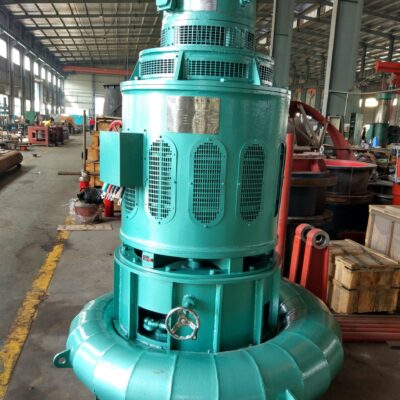

Turbine Francis 100 kW 200 kW 300 kW 400 kW 500 kW

Introduction

Les turbines Francis de Boland offrent un faible coût, une efficacité de production élevée et disposent de l'une des 8 meilleures équipes d'ingénieurs seniors en Chine.

La turbine Francis est une turbine à impact inversé, inventée par l'ingénieur américain Francis en 1849. Elle est également connue sous le nom de turbine Francis ou turbine à rayons. L'eau s'écoule radialement dans la turbine dans toutes les directions, puis sort approximativement axialement de la turbine, composée d'une couronne supérieure, d'une couronne inférieure et de pales. Ces dernières années, la tendance est à une hauteur manométrique élevée, une capacité élevée, une vitesse spécifique élevée et un rendement élevé.

Caractéristiques des turbines Francis

Compactes, performantes et capables de supporter une large gamme de hauteurs de chute, les turbines Francis comptent parmi les plus répandues au monde. Lorsque l'eau traverse la roue de ce type de turbine, elle entre dans le sens des rayons et ressort dans le sens axial ; on parle alors de turbine à flux axial à rayons.

Elle convient aux chutes de 20 à 700 m. Son mécanisme est simple, stable et efficace, mais il est généralement utilisé pour les chutes moyennes (50 à 400 m). La puissance des turbines varie de quelques dizaines à plusieurs centaines de milliers de kilowatts. Actuellement, sa puissance maximale dépasse 700 000 kW. C'est l'un des types de turbines les plus répandus. Des unités chinoises d'une capacité unique de 700 MW sont exploitées aux Trois-Gorges, et Xiangjiaba utilise une unité à flux mixte de 800 MW.

Composition de la turbine Francis

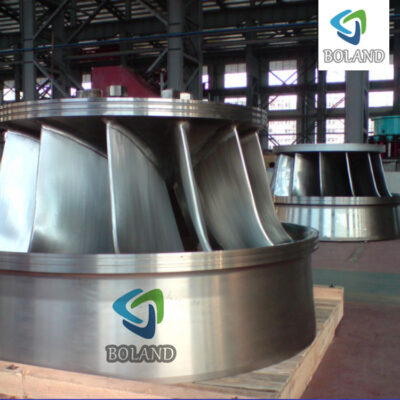

Les turbines Francis présentent une structure simple. Leurs principaux composants comprennent la vis sans fin, le siège, le mécanisme de guidage d'eau, le couvercle supérieur, la roue, l'arbre principal, le palier de guidage (voir palier de guidage de turbine), la bague inférieure et le tuyau d'échappement (voir la figure 1, qui montre également le sens d'écoulement de l'eau). Une coquille en escargot est un ensemble de guidage d'eau en forme d'escargot, généralement en métal et de section circulaire. Ce siège est placé entre la coquille et le volet de guidage et se compose d'une bague supérieure, d'une bague inférieure et de plusieurs montants. Ce siège est directement relié à la coquille ; les montants sont en forme d'aile et ne peuvent pas tourner ; on parle alors d'aubes directrices fixes. Le mécanisme de guidage d'eau se compose d'une aube directrice mobile, d'une bague de régulation de vitesse, d'un bras incurvé, d'une bielle et d'autres composants. Le rotor est directement relié à l'arbre principal (voir axe de turbine) et constitue la partie rotative de ce type de turbine. Les roues sont constituées d'une couronne supérieure, d'une bague inférieure, d'un cône de drainage et d'un certain nombre d'aubes fixes. La forme et les dimensions des composants varient selon la tête utilisée. Le tuyau d'échappement est l'élément de drainage de la turbine qui dirige le flux d'eau en aval de la sortie du rotor. Il est généralement coudé, comme le tuyau d'échappement conique droit couramment utilisé dans les petites turbines.

Boland est une entreprise d'équipements hydroélectriques forte de 60 ans d'expérience, capable de réaliser des projets d'ingénierie, de conception et d'approvisionnement (EPC) hydroélectriques. Boland possède l'une des huit meilleures équipes d'ingénierie de Chine. Nous vous proposons des conseils techniques et des solutions d'experts pour vos centrales hydroélectriques. Nous collaborons également avec la société chinoise CRRC, qui construit tous les projets de lignes à grande vitesse en Chine.

Les unités Boland ont été installées dans plus de 1 000 sites en Chine et dans plus de 20 pays à l'étranger, tels que l'Indonésie, le Brésil, Cuba, le Vietnam, le Myanmar, la Malaisie et les Philippines.
