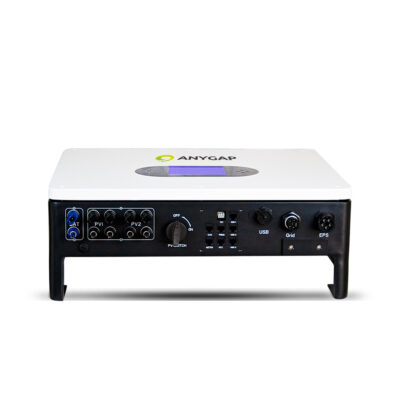

عاكس هجين ثلاثي الطور EOPH65-3P-5K/6K/8K/10K/12K
ما هو العاكس الشمسي
تُعدّ العاكسات، المعروفة أيضًا بمكيفات الطاقة ومنظمات الطاقة، جزءًا أساسيًا من نظام الطاقة الكهروضوئية. وتتمثل وظيفتها الرئيسية في تحويل الطاقة المستمرة التي تولدها الألواح الشمسية إلى طاقة مترددة للأجهزة المنزلية، حيث يجب على العاكس معالجة جميع الطاقة المولدة من الألواح الشمسية قبل إرسالها إلى الخارج.
نطاق تطبيق العاكس
يتم استخدامه بشكل أساسي لتوليد الطاقة الشمسية المنزلية، والأجهزة الكهربائية التي تعمل على تشغيل أحمال الطاقة الصغيرة المنزلية، وما إلى ذلك.
الموديل EOPH65-3P-5K/6K/8K/10K/12K
سلسلة EOPH هي آلة تحكم في عاكس الطاقة الشمسية بموجة جيبية نقية عالية التردد، مع نطاق إدخال PV واسع، عندما تكون الطاقة كافية بدون حمل البطارية. مع كثافة طاقة عالية. حجم صغير. عملية بسيطة. كفاءة عالية للجهاز بأكمله. خسارة صغيرة بدون حمل ومزايا أخرى. تستخدم على نطاق واسع في أنظمة المنازل. محطات قاعدة الاتصالات. أنظمة المراقبة، المناطق الرعوية. مصدر طاقة مساعد 5G، إلخ.
ميزةس
1.100% خرج غير متوازن، كل مرحلة؛ أقصى خرج يصل إلى 501TP3 طاقة مقدرة
2. زوج تيار متردد لتحديث نظام الطاقة الشمسية الحالي
3. الحد الأقصى 10 قطع متوازية للتشغيل على الشبكة وخارج الشبكة؛ دعم بطاريات متعددة متوازية
4. الحد الأقصى لتيار الشحن/التفريغ 240 أمبير
5.48 فولت بطارية منخفضة الجهد، تصميم عزل المحول
6.6 فترات زمنية لشحن/تفريغ البطارية
7. دعم تخزين الطاقة من مولد الديزل
تفاصيل المنتج
| نموذج | EOPH65-3P-5K | EOPH65-3P-6K | EOPH65-3P-8K | EOPH65-3P-10K | EOPH65-3P-12K | |||||||
| بيانات إدخال سلسلة PV | ||||||||||||
| أقصى طاقة إدخال تيار مستمر (واط) | 6500 | 7800 | 10400 | 13000 | 15600 | |||||||
| جهد الإدخال الكهروضوئي المقدر (فولت) | 550(160-800) | |||||||||||
| جهد بدء التشغيل (فولت) | 160 | |||||||||||
| نطاق جهد MPPT (فولت) | 200-650 | |||||||||||
| نطاق جهد MPPT للحمل الكامل (فولت) | 350-650 | |||||||||||
| الحد الأقصى لتيار الإدخال المستمر (أمبير) | 13+13 | 26+13 | ||||||||||
| أقصى تيار ماس كهربائي مستمر (أمبير) | 17+17 | 34+17 | ||||||||||
| عدد أجهزة تتبع MPPT | 2 | |||||||||||
| عدد السلاسل لكل متتبع MPPT | 1+1 | 2+1 | ||||||||||
| بيانات خرج التيار المتردد | ||||||||||||
| الطاقة النشطة المقدرة لمخرجات التيار المتردد (واط) | 5000 | 6000 | 8000 | 10000 | 12000 | |||||||
| أقصى طاقة نشطة لمخرج التيار المتردد (واط) | 5500 | 6600 | 8800 | 11000 | 13000 | |||||||
| التيار المقدر لمخرج التيار المتردد (أمبير) | 7.6 | 9.1 | 12.1 | 16.7 | 18.2 | |||||||
| أقصى تيار خرج التيار المتردد (أمبير) | 8.4 | 10 | 13.4 | 18.4 | 20 | |||||||
| الحد الأقصى لتيار الدائرة القصيرة الناتج (أمبير) | 75 | |||||||||||
| أقصى مرور مستمر للتيار المتردد (أمبير) | 45 | |||||||||||
| ذروة الطاقة (خارج الشبكة) | 2 مرة من الطاقة المقدرة، 10 ثانية | |||||||||||
| عامل القدرة | 0.8 يؤدي إلى 0.8 متأخر | |||||||||||
| تردد الخرج والجهد | 50/60 هرتز؛ 3 لتر/N/PE 220/380، 230/400فولت تيار متردد | |||||||||||
| نوع الشبكة | ثلاث مراحل | |||||||||||
| التشوه التوافقي الكلي (THDi) | ＜3%(من القدرة الاسمية) | |||||||||||
| بيانات البطارية (DC) | ||||||||||||
| نوع البطارية | بطاريات الرصاص الحمضية أو بطاريات الليثيوم أيون | |||||||||||
| نطاق جهد البطارية (فولت) | 40-60 | |||||||||||
| أقصى تيار شحن (أمبير) | 100 | 120 | 160 | 200 | 240 | |||||||
| أقصى تيار تفريغ (أمبير) | 120 | 150 | 190 | 210 | 240 | |||||||
| مستشعر درجة الحرارة الخارجي | نعم | |||||||||||
| منحنى الشحن | 3 مراحل/معادلة | |||||||||||
| استراتيجية شحن بطارية ليثيوم أيون | التكيف الذاتي مع نظام إدارة المباني | |||||||||||
| كفاءة | ||||||||||||
| أقصى كفاءة | 97.6% | |||||||||||
| كفاءة اليورو | 97.0% | |||||||||||
| كفاءة MPPT | 99.0% | |||||||||||
| حماية | ||||||||||||
| حماية ضد الجزر | نعم | |||||||||||
| حماية مدخلات سلسلة الطاقة الكهروضوئية من عكس القطبية | نعم | |||||||||||
| كشف مقاومة العزل | نعم | |||||||||||
| وحدة مراقبة التيار المتبقي | نعم | |||||||||||
| حماية التيار الزائد للإخراج | نعم | |||||||||||
| حماية الإخراج من التقصير الكهربائي | نعم | |||||||||||
| حماية من الجهد الزائد للإخراج | نعم | |||||||||||
| حماية إضاءة مدخل الطاقة الكهروضوئية | نعم | |||||||||||
| حماية من زيادة التيار الكهربائي | تيار مستمر من النوع الثاني/تيار متردد من النوع الثالث | |||||||||||
| فئة الجهد الزائد | تيار مستمر من النوع الثاني/تيار متردد من النوع الثالث | |||||||||||
| الشهادات والمعايير | ||||||||||||
| تنظيم الشبكة | IEC61727، IEC62116، IEC60068، IEC61683، NRS097--2-1 | |||||||||||
| السلامة EMC/المعيار | IEC62109-1/-2، IEC61000-6-1، IEC61000-6-3، IEC61000-3-11، IEC61000-3-12 | |||||||||||
| البيانات العامة | ||||||||||||
| نطاق درجة حرارة التشغيل (°م) | -40-60 درجة مئوية،>45 درجة مئوية تخفيض التصنيف | |||||||||||
| تبريد | التبريد الذكي | |||||||||||
| الضوضاء (ديسيبل) | ≤70 ديسيبل | |||||||||||
| التواصل مع BMS | RS485؛CAN | |||||||||||
| وضع المراقبة | 232+ جهاز كمبيوتر، واي فاي، تطبيق | |||||||||||
| الوزن (كجم) | 37.5 | |||||||||||
| حجم الخزانة (العرض * الارتفاع * العمق مم) | 702*422*281 مم (باستثناء الموصلات والأقواس) | |||||||||||
| درجة الحماية | IP65 | |||||||||||
| أسلوب التثبيت | مثبت على الحائط | |||||||||||
